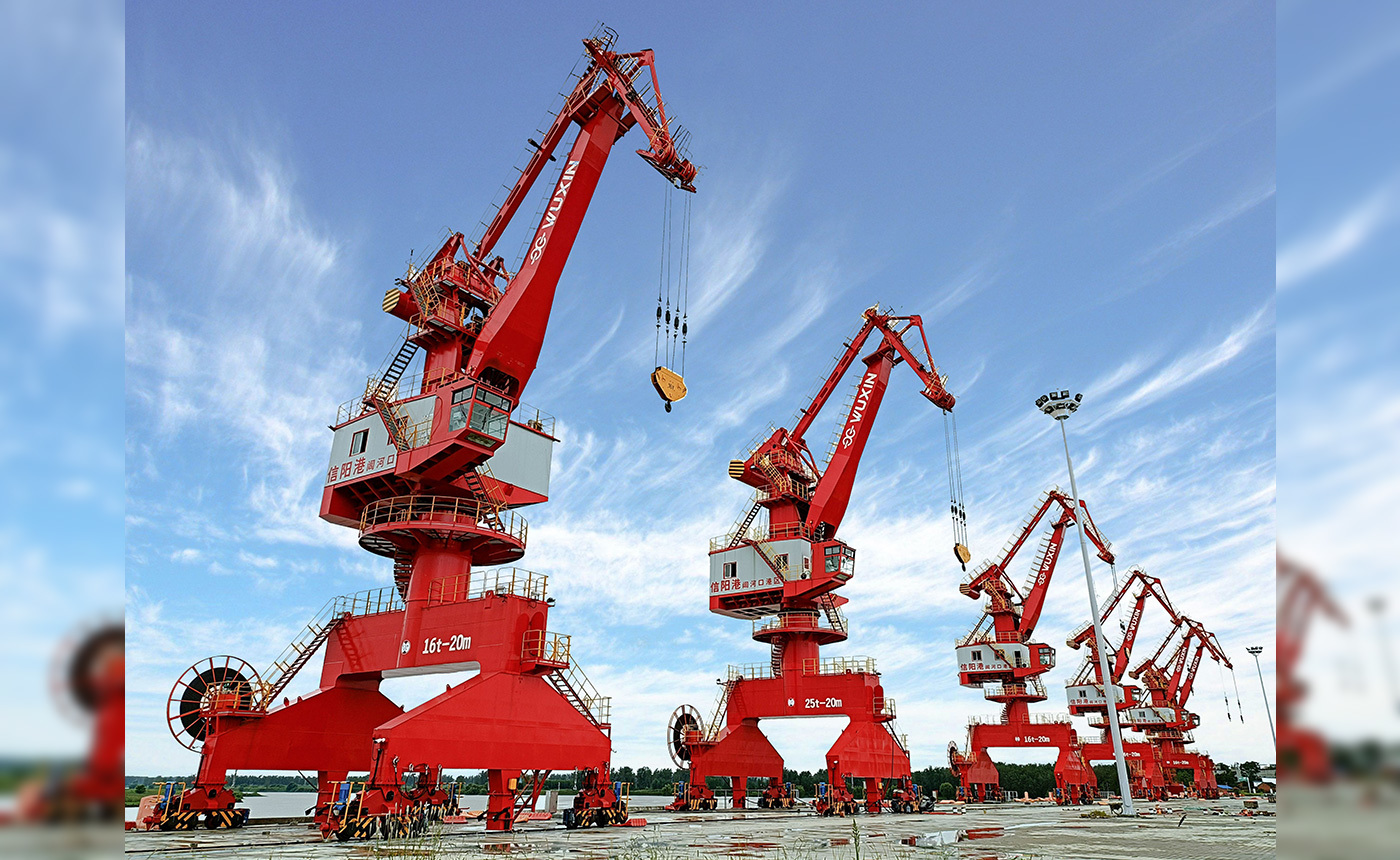

四连杆门座式起重机

四连杆门座起重机是一种高效稳定的物料搬运设备，采用四连杆组合臂架系统，具备旋转、变幅、行走和起升功能，适用于港口、码头、船厂、钢铁厂等作业环境。该机型结构立体，外观大气，支持360°全回转，作业覆盖范围广，适应高强度连续作业。广泛应用于散货、件杂货及集装箱装卸作业，是现代化港口绿色节能装卸设备的主力机型之一。

重点技术参数

最大工作幅度（米）　　　　　55

额定起重量（吨）

　　　　　吊钩　　　　　　　80

　　　　　集装箱吊具下　　　35/41

　　　　　抓斗　　　　　　　10-50

起升高度（米）

　　　　　轨面以上　　　　　10-40

　　　　　轨面以下　　　　　5-30

中铁五新重工画册.pdf

联系我们

产品优势
技术参数
应用工况领域
可选配

- 商品名称: 四连杆门座式起重机
- 列表概要: 四连杆门座起重机是一种高效稳定的物料搬运设备，采用四连杆组合臂架系统，具备旋转、变幅、行走和起升功能，适用于港口、码头、船厂、钢铁厂等作业环境。该机型结构立体，外观大气，支持360°全回转，作业覆盖范围广，适应高强度连续作业。广泛应用于散货、件杂货及集装箱装卸作业，是现代化港口绿色节能装卸设备的主力机型之一。
四连杆门座起重机是一种高效稳定的物料搬运设备，采用四连杆组合臂架系统，具备旋转、变幅、行走和起升功能，适用于港口、码头、船厂、钢铁厂等作业环境。该机型结构立体，外观大气，支持360°全回转，作业覆盖范围广，适应高强度连续作业。广泛应用于散货、件杂货及集装箱装卸作业，是现代化港口绿色节能装卸设备的主力机型之一。   <H3>重点技术参数</H3> 最大工作幅度（米）　　　　　55 额定起重量（吨） 　　　　　吊钩　　　　　　　80 　　　　　集装箱吊具下　　　35/41 　　　　　抓斗　　　　　　　10-50 起升高度（米） 　　　　　轨面以上　　　　　10-40 　　　　　轨面以下　　　　　5-30

1、回转支承设计与整机同寿命

我们拥有历经数十年积累打磨的制造经验与加工工艺，同时是臂架起重机标委会委员。我们回转轴承的加工工艺，以及较为富裕的安全使用系数，可以保证门座式起重机最为重要的机械部件：回转支承与整机同寿命。

2、低重心设计

高臂架低转台设计思路，使门座机重心高度降低，提高了整机的稳定性。

3、钢丝绳低损耗设计

采用顺绕方式，减少钢丝绳磨损，使用寿命提高20%以上，减少更换成本。

4、吊具快速切换

快速转换接口保证能在3-5分钟内实现抓斗、吊钩、集装箱吊具之间的顺利切换。

5、吊具跟随

转台旋转时，集装箱吊具反向旋转补偿旋转角度，吊具始终与作业角度一致，提高工作效率。

6、纯电驱动

环保节能，整机供电范围380V至20kV。

7、钢轨运行

钢制车轮可承载更大载荷、磨损小，不需要频繁更换车轮，相比轮胎起重机维护成本低。

8、多重安全保障

起重机的本质安全一直是我们追求的目标。通过多种安全保护的冗余设计和云监控系统的实时在线，有效保证起重机的使用安全。

9、抓斗防摇系统

对门座旋转系统建模，计算抓斗摇摆角度，智能控制旋转和变幅速度消除摆角，实现防摇效果。

10、自动作业系统

门座起重机记忆抓料、卸料位置及作业路径，结合抓斗防摇、定位、防碰撞算法，实现门座抓斗自动作业。

11、臂架防碰撞系统

通过检测门座起重机幅度、角度及运行位置，并与相邻设备数据共享，构建门机群体模型，采用智能算法实现臂架防碰撞保护。

12、能量回馈系统

将负载下降或电机减速时的产生电能回馈至电网，实现能量回收利用，达到节能减排的目的。

13、能量回收系统

将负载下降或电机减速时的产生电能储存到蓄电池或超级电容，在下一次动作时释放，实现能量回收利用，同时可以降低整机输入功率。

14、高功率因数、低谐波含量

采用智能补偿消谐系统，提高功率因数，降低线路损耗，优化电能质量。

15、装卸效率高

散货最高装卸效率：1200t/小时。

集装箱最高装卸效率：30自然箱/小时

门座机主要技术参数
基本参数	额定起重量(t)	吊钩	10、16、20、25、30、35、40、50、63、80
		集装箱吊具下	35/41
		抓斗	10、16、20、25、30、35、40、45、50
	起升高度(m)	轨面以上	10~40
		轨面以下	5-30
	最大工作幅度(m)		20-55
	最小工作幅度(m)		8~13
速度参数	起升速度(m/min)		20-70
	变幅速度(m/min)		20-60
	回转速度(r/mn)		0.8/1/1.2/1.5
	大车运行速度(m/min)		25/30

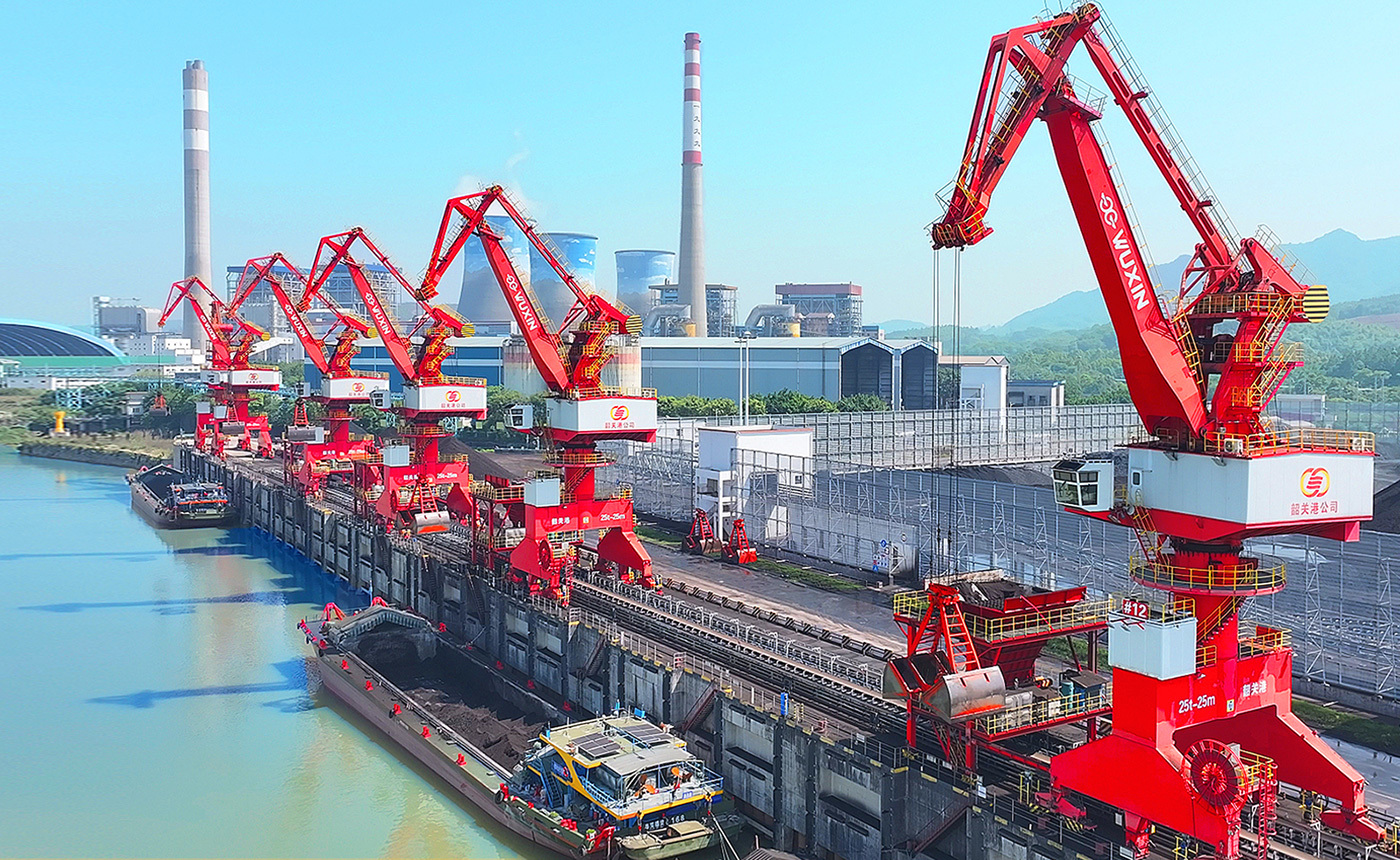

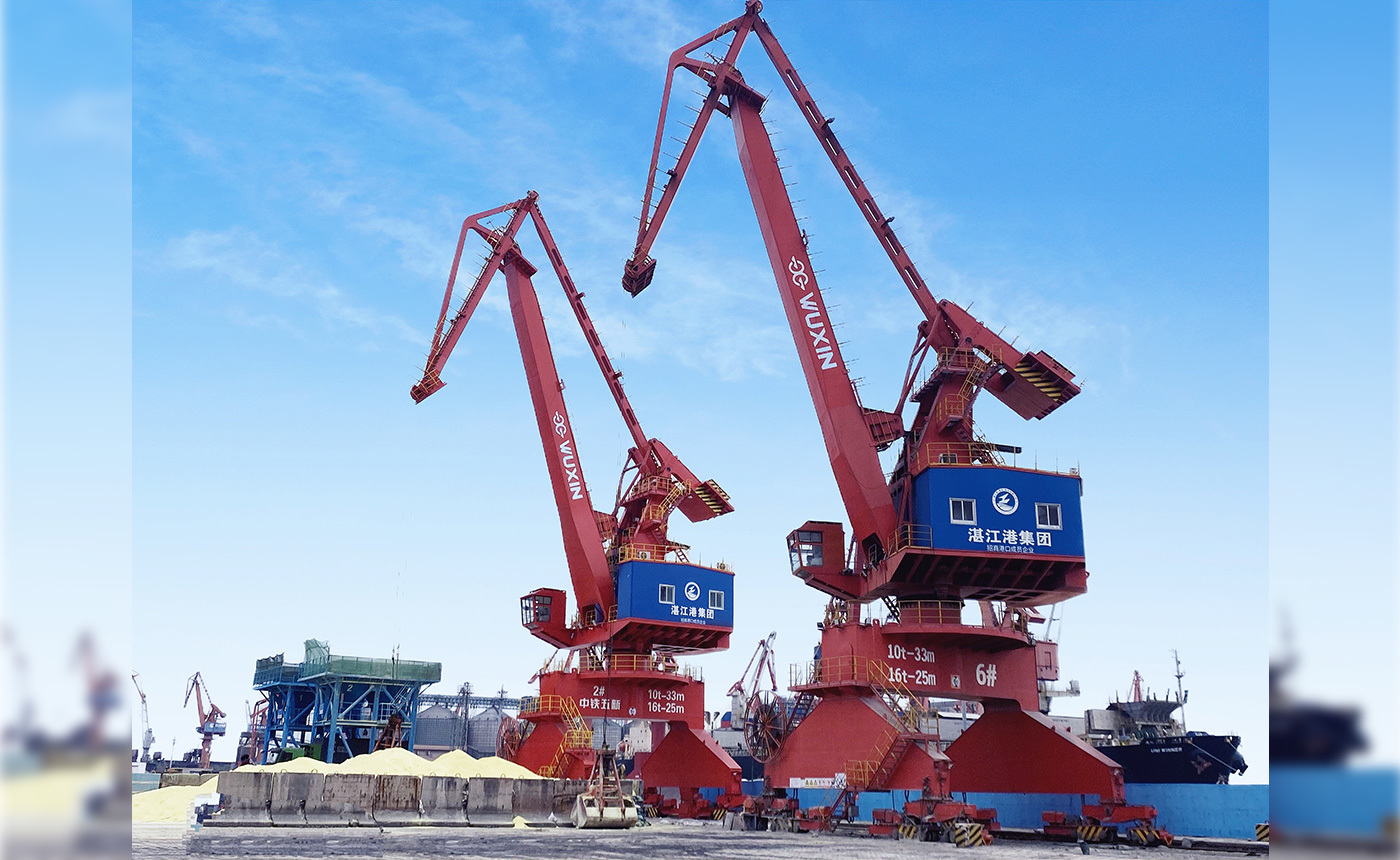

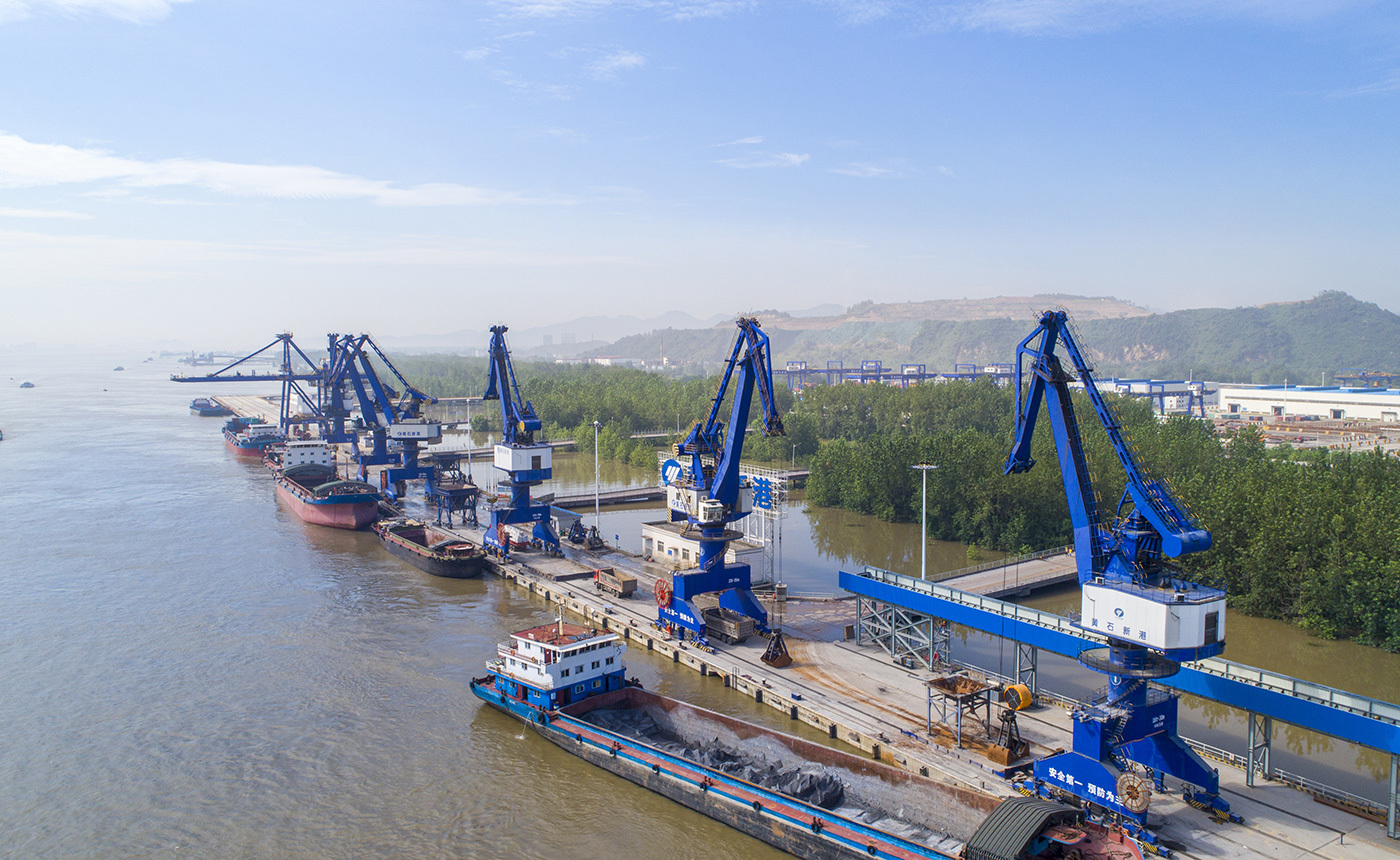

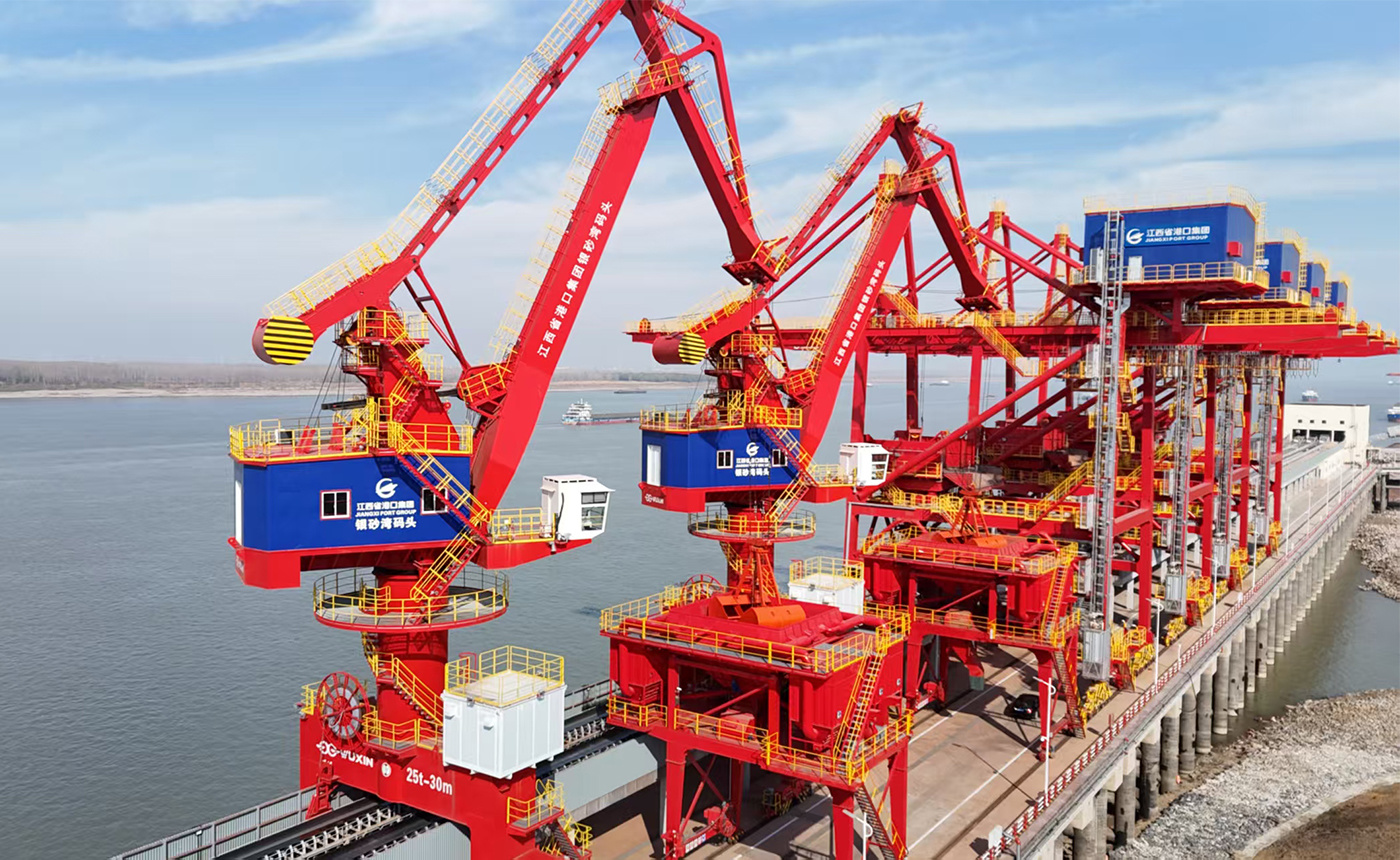

1、港口码头：用于装卸船舶和车辆载货，包括件杂货、散货以及集装箱等。

2、铁路货场：火车装卸，包括件杂货、散货以及集装箱等。

抓斗

集装箱吊具

吊钩

电磁吊具
1、取物装置：选配吊钩、抓斗、集装箱吊具、电磁吊具、吊钩横梁、C型钢卷吊具等;

2、智能化系统：可选配云监控、视频监控、远程操控、状态监测、智能防雷系统、自动灭火、吊具自动跟随系统;

3、节能系统：能量反馈系统、能量回收系统;

4、散货接料系统：移动料斗、固定料斗、牵引料斗;

5、料斗环保：干雾除尘系统、喷淋除尘系统、负压除尘系统。
