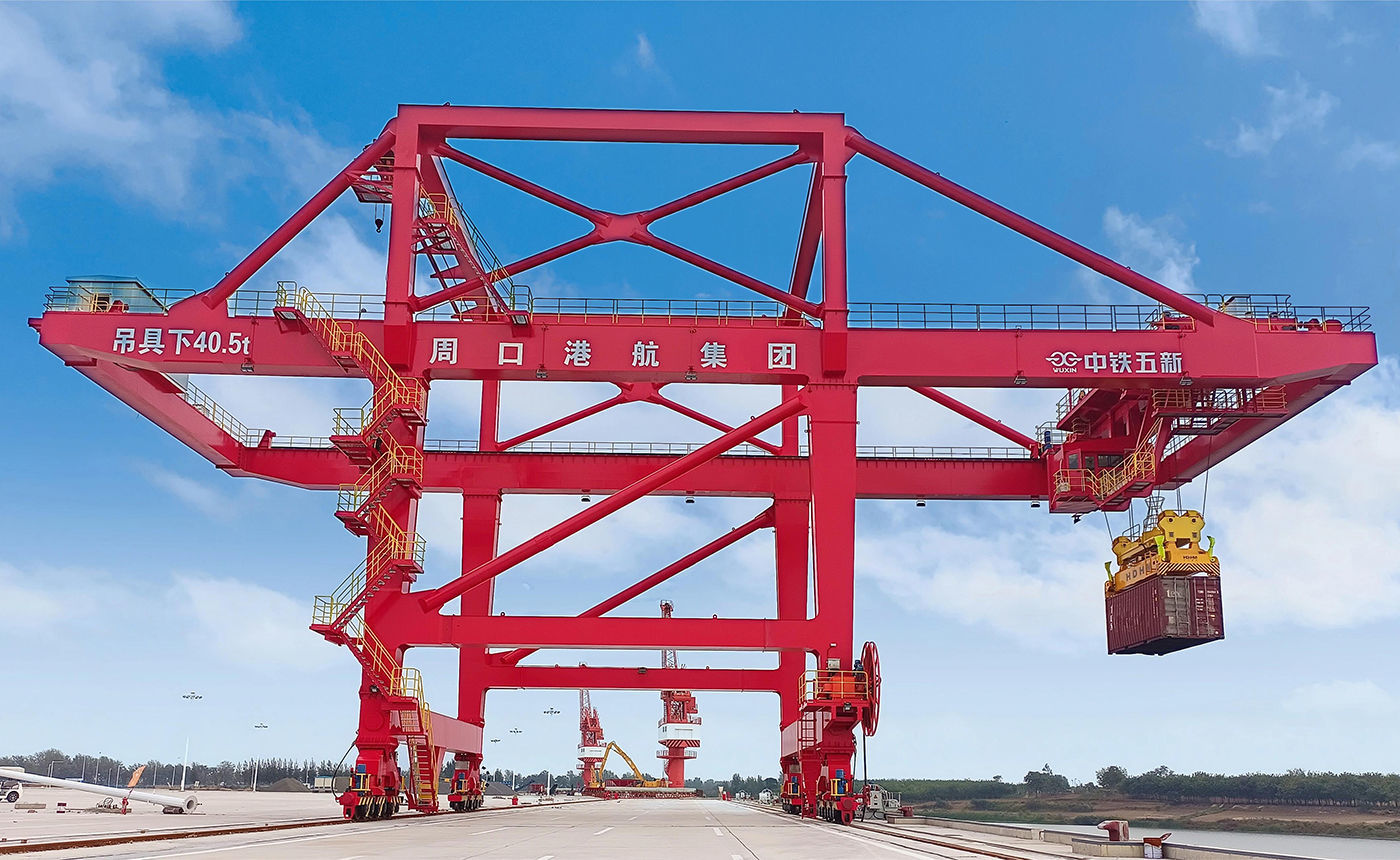

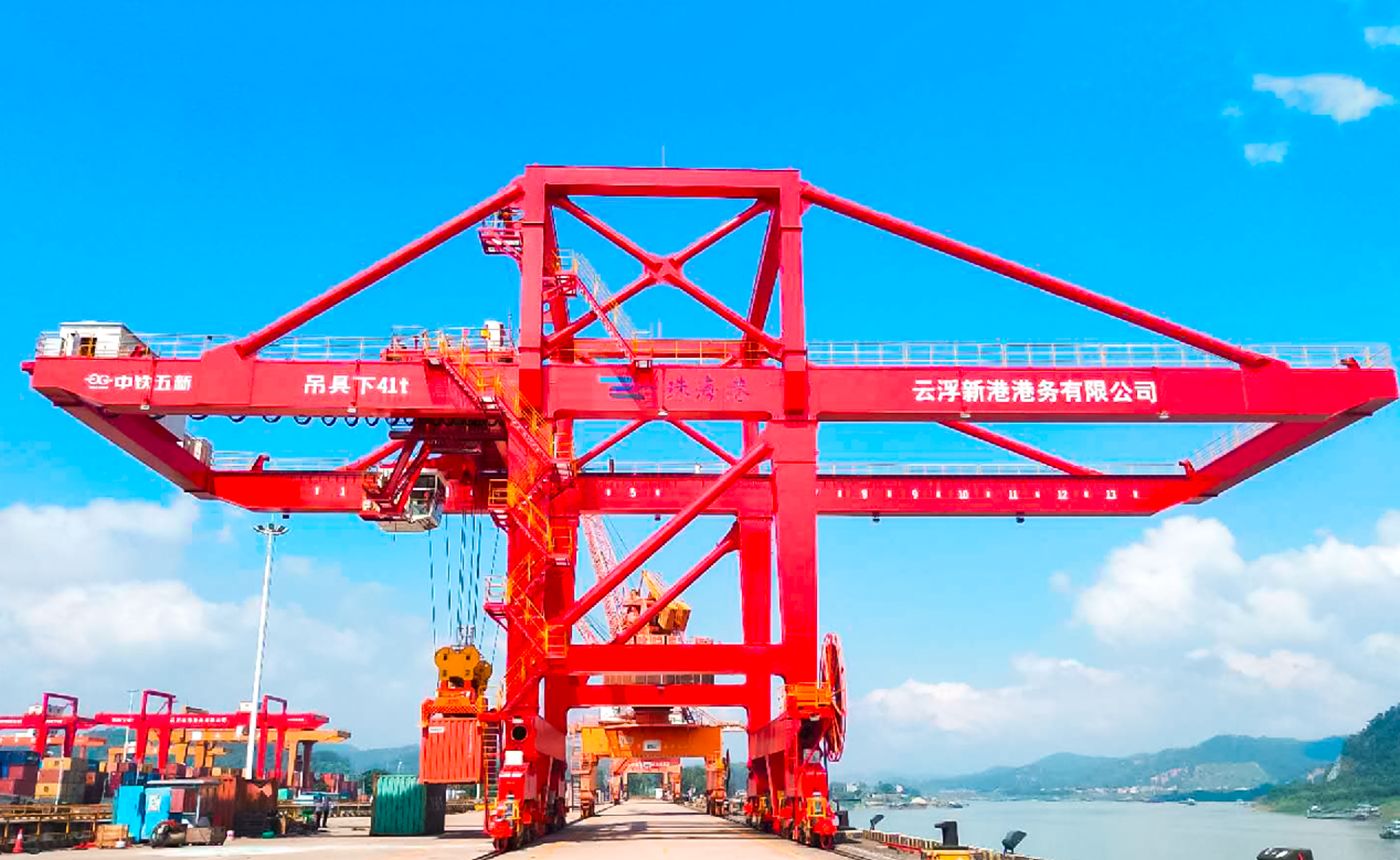

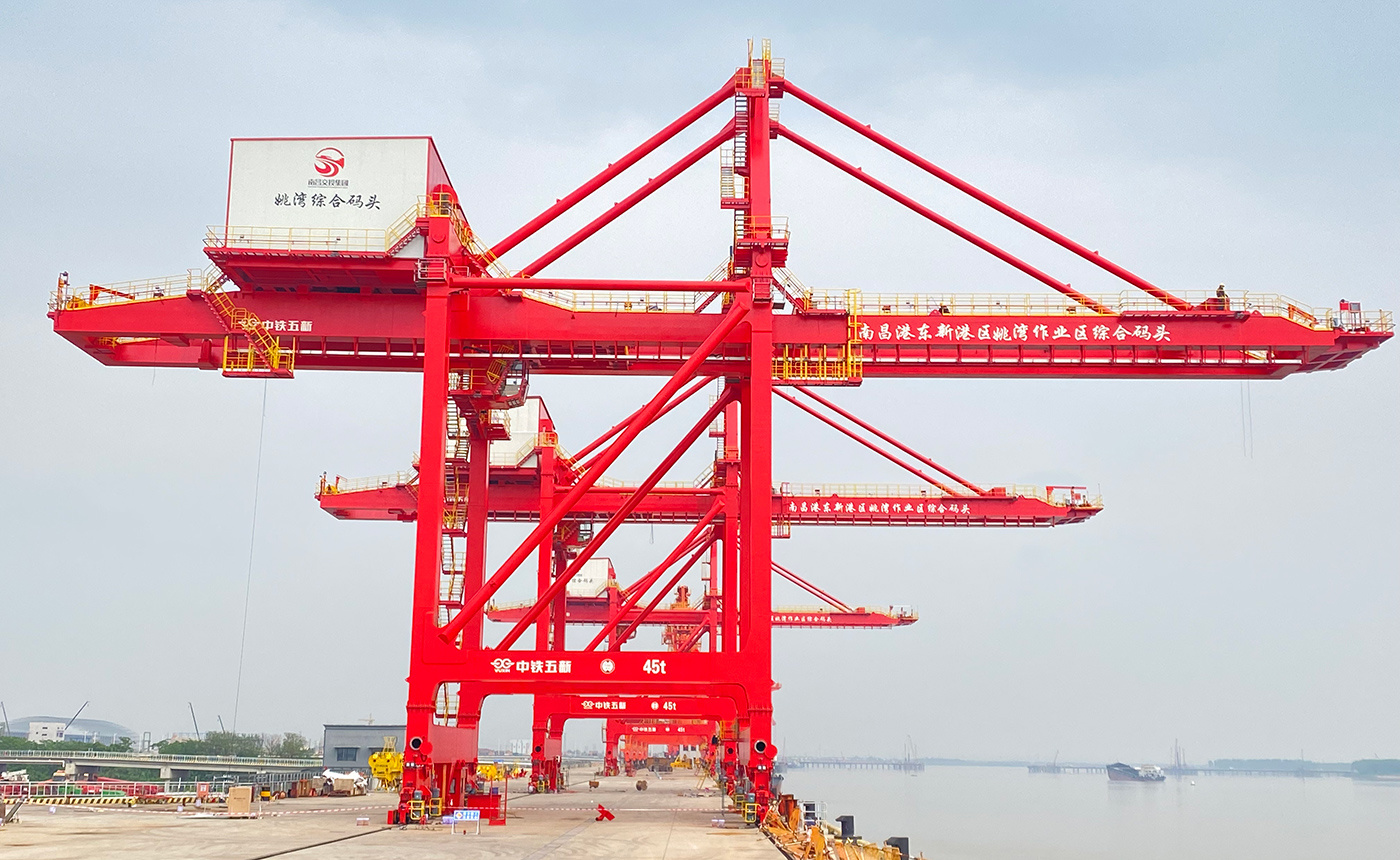

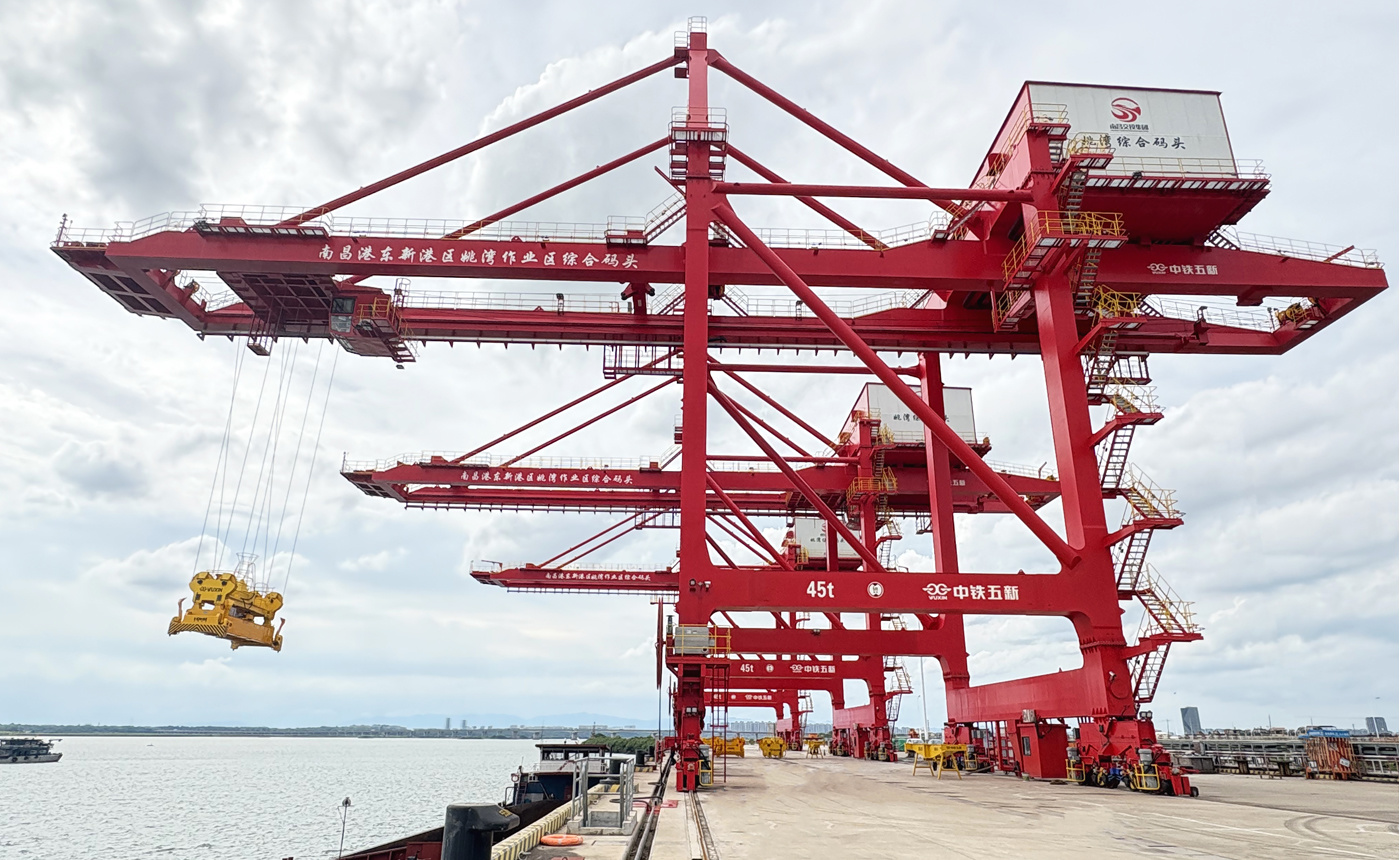

岸边集装箱起重机

岸边集装箱起重机（简称岸桥、STS），主要用于港口、码头前沿，是高效装卸集装箱船的专业化设备。作为现代化集装箱枢纽港的核心装备，五新岸桥通过钢制车轮轨道行走机构实现沿码头岸线的精准移动，配备多电压兼容供电系统（380V~10kV），可灵活适配不同港区的电网基础设施，通过高效装卸作业设计，单机理论装卸效率可达60自然箱/小时。五新STS执行GB、FEM、DIN、IEC、AWS等国内外最新标准，具有安全稳定、可定制化、运维成本低、节能环保的特点。

重点技术参数

最大前伸距（米）　　　45

额定起重量（吨）

　　　　　吊具下　　　35、41、60

　　　　　吊钩下　　　45、50、65

起升高度（米）

　　　　　轨面上　　　12，16，18，20

　　　　　轨面下　　　0-30

中铁五新重工画册.pdf

联系我们

产品优势
技术参数
应用工况领域
可选配

- 商品名称: 岸边集装箱起重机
- 列表概要: 岸边集装箱起重机（简称岸桥、STS），主要用于港口、码头前沿，是高效装卸集装箱船的专业化设备。作为现代化集装箱枢纽港的核心装备，五新岸桥通过钢制车轮轨道行走机构实现沿码头岸线的精准移动，配备多电压兼容供电系统（380V~10kV），可灵活适配不同港区的电网基础设施，通过高效装卸作业设计，单机理论装卸效率可达60自然箱/小时。五新STS执行GB、FEM、DIN、IEC、AWS等国内外最新标准，具有安全稳定、可定制化、运维成本低、节能环保的特点。
岸边集装箱起重机（简称岸桥、STS），主要用于港口、码头前沿，是高效装卸集装箱船的专业化设备。作为现代化集装箱枢纽港的核心装备，五新岸桥通过钢制车轮轨道行走机构实现沿码头岸线的精准移动，配备多电压兼容供电系统（380V~10kV），可灵活适配不同港区的电网基础设施，通过高效装卸作业设计，单机理论装卸效率可达60自然箱/小时。五新STS执行GB、FEM、DIN、IEC、AWS等国内外最新标准，具有安全稳定、可定制化、运维成本低、节能环保的特点。   <H3>重点技术参数</H3> 最大前伸距（米）　　　45 额定起重量（吨） 　　　　　吊具下　　　35、41、60 　　　　　吊钩下　　　45、50、65 起升高度（米） 　　　　　轨面上　　　12，16，18，20 　　　　　轨面下　　　0-30

1、吊具倾转系统

吊具可小角度前后倾转、水平回转，方便对箱。

2、稳固的结构设计

减少晃动，利于操作和对箱。

3、小车驱动方式可选

小车可选牵引驱动或自行驱动。

4、智能润滑设计

各润滑点定时定量补充油脂，减少人力维护成本。

5、大风预警系统

实时监测风速，通过控制单元输出报警信号、语音提示信号以及控制起重机动作的信号。

6、模块化设计

方便厂内预装，减少现场安装调试时间。

7、先进的工艺和装备

主梁整体制作成型保证拱翘度曲线顺滑，有效减少小车啃轨。

8、多重安全保障

起重机的本质安全一直是我们追求的目标。通过多种安全保护的冗余设计和云监控系统的实时在线，有效保证起重机的使用安全。

9、先进工装保证

主梁大件整体翻转工装，对主梁等大型梁体进行柔性翻身，确保主焊缝的平位焊接。

10、二次喷砂工艺

确保结构件涂装前表面清洁度和粗糙度符合涂装质量要求，保证涂装质量。

11、集卡防吊起

通过检测集卡与集装箱位置关系，判断集装箱是否与车架发生钩挂，防止出现集卡吊起的安全事故。

12、防砸车头系统

在吊具装车过程中，检测集卡是否移动，避免发生砸车头事故。

13、作业区域电子围栏

识别区域内的人员及其他异常物体，并进行机构的限制策略，提升设备作业安全性。

14、防打保龄系统

实时识别堆场区域集装箱情况，结合自动控制系统，防止作业过程中撞到堆场集装箱，提高作业安全性。

15、自动纠偏

实时检测龙门吊两侧大车位置偏差，自动调节电机速度，实现自动纠偏，避免啃轨，延长起重机使用寿命。

16、高功率因数、低谐波

采用智能补偿消谐系统，提高功率因数，降低线路损耗，优化电能质量。

17、一键锚定

采用精确定位技术和电动锚定装置，实现一键自动锚定。

参数名称		推荐数值
额定起重量(吨)	吊具下	35,41,60
	吊钩下	45,50,60
大车轨距(米)		10.5,16,22,25,30
前伸距(米)		15,18,21,23,26,30,35,40,45
后伸距(米)		7.5,10,12,15
起升高度(米)	轨面上	10-20
	轨面下	5-20
起升速度(米/分)	满载	30	40	60	90
	空载	50	70	100	160
小车速度(米/分)	满载	100	180		210
	空载	100	180		210
大车速度(米/分)	满载/空载	25,30

　　岸边集装箱起重机主要用于港口、码头前沿，是高效装卸集装箱船的专业化设备。采用钢制车轮运行在钢轨上，可采用380V~10KV供电。
1、能量回收系统(选配)：回收吊载下降的能量，减少能量浪费。

2、远程操控系统(选配)：可实现起重机远程控制，一人多机操作。

3、智能润滑(选配)：可实现不同润滑点分别定时定量自动润滑。

4、智能在线监测系统(选配)：实时在线监测起重机关键部件的运行状态(包括振动、温升等)并可传输到远端控制中心。
